Grafisches LCD an der Parallelen Schnittstelle

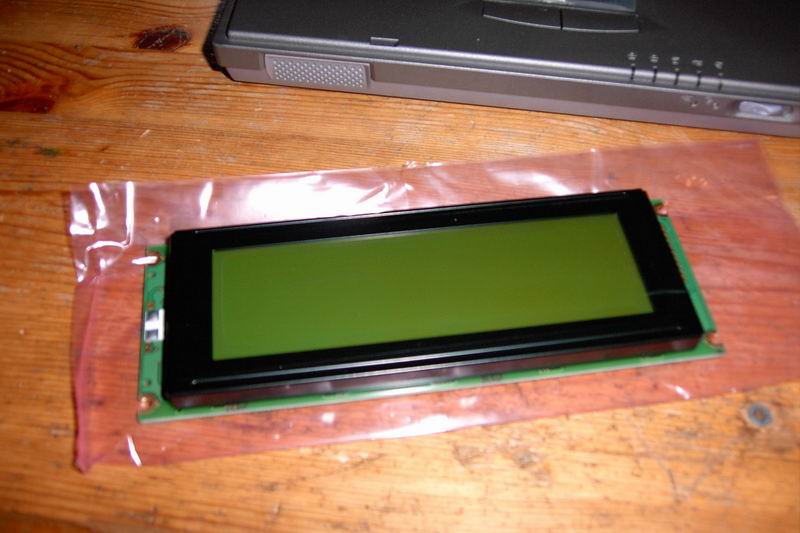

Plan war es ein Display an die LPT zu bringen. So ein 20x4 hat ja jeder, also musste was richtiges her. Der Versuch günstig ein 240x128 mit weißer Hintergrundbeleuchtung zu bekommen scheiterte und somit holte ich mir bei E-Bay ein 240x64 mit normaler grüner Beleuchtung. Für den Anfang sollte das reichen.

Nach langer Suche fand ich dann auch einen Schaltplan und schon ging es ans löten. Nach einigen Softwareproblemen lief dann auch alles recht schnell und ohne Probleme. Aber das seht ihr ja selber auf den Bildern. Wer das nachbauen will, hier noch einige nützliche Links:

Power LCD (nur 240x128)
Liquid MP3
Grafisch LCD
LCD Info

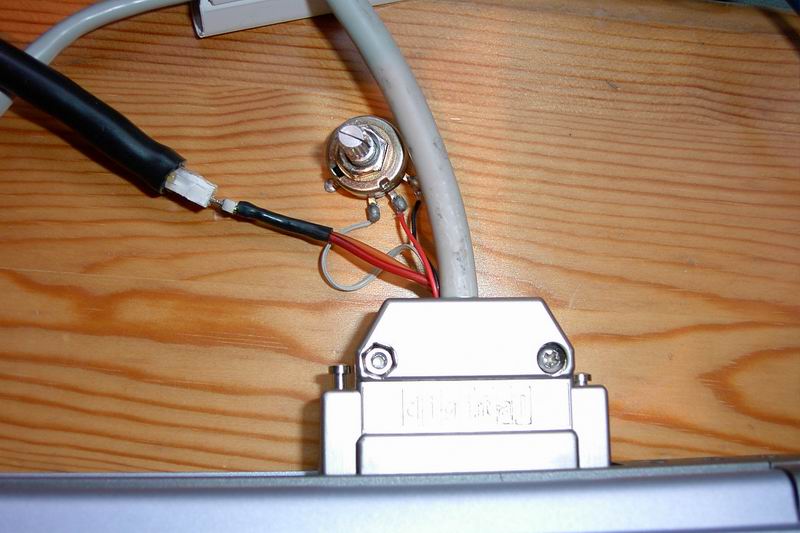

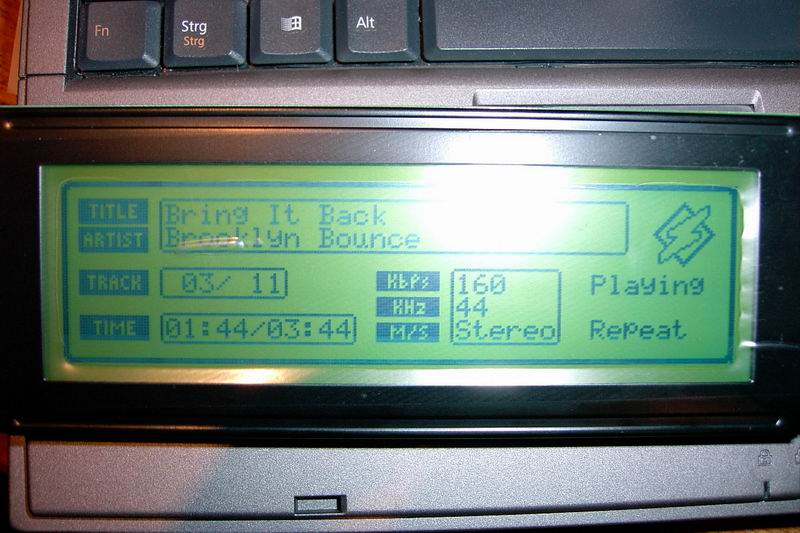

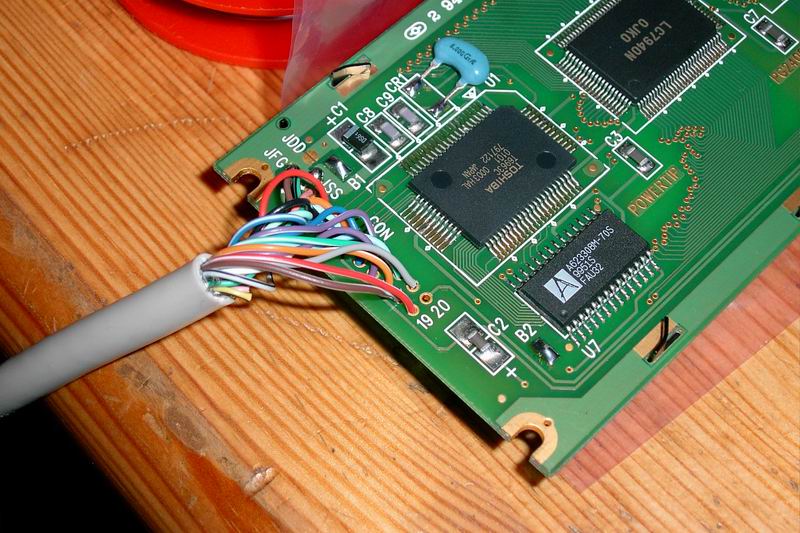

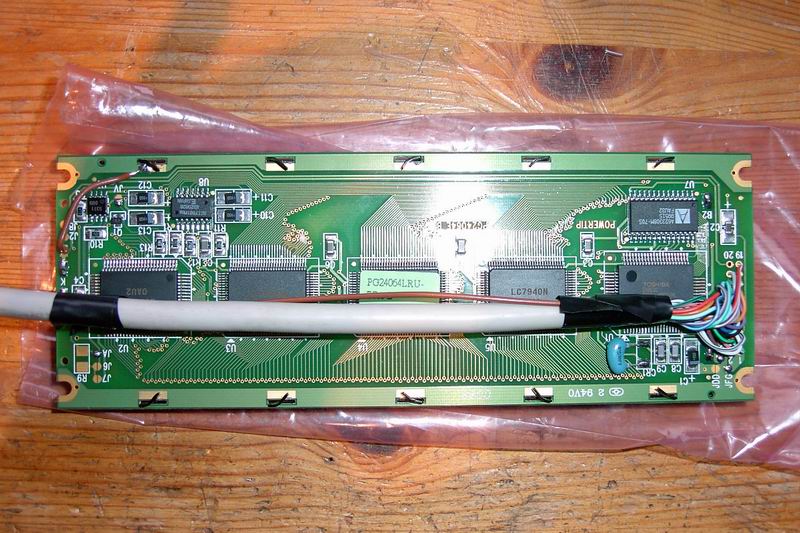

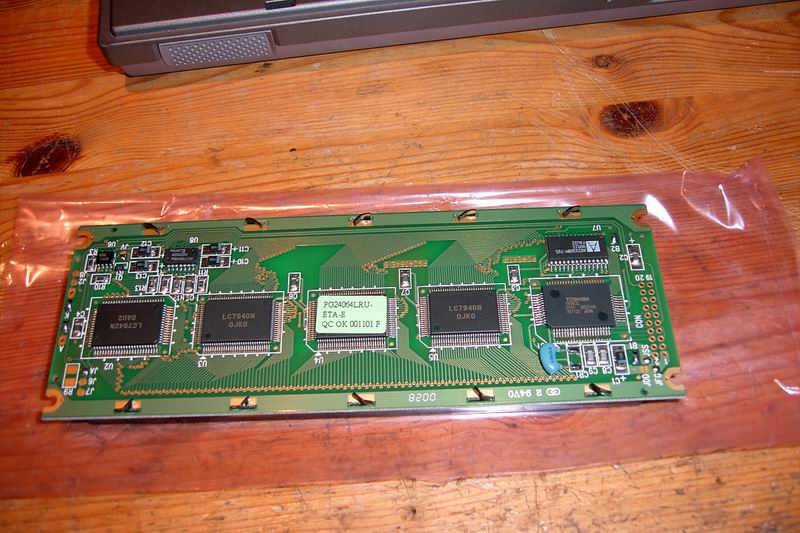

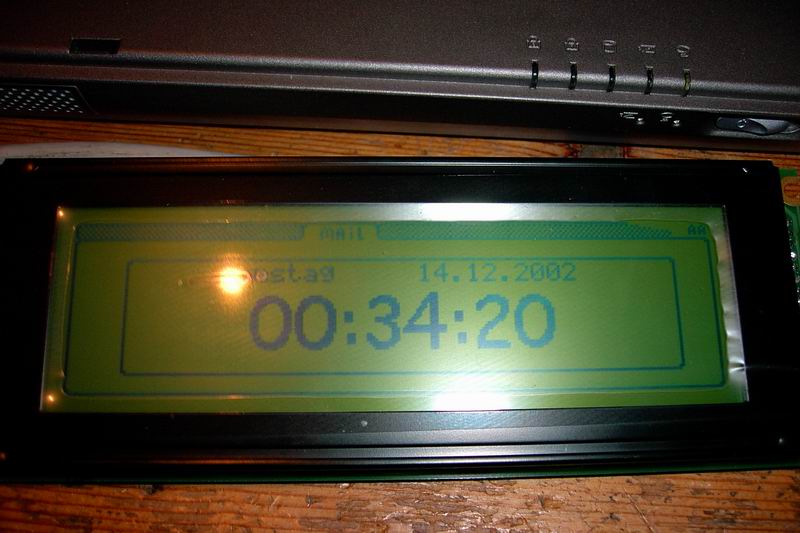

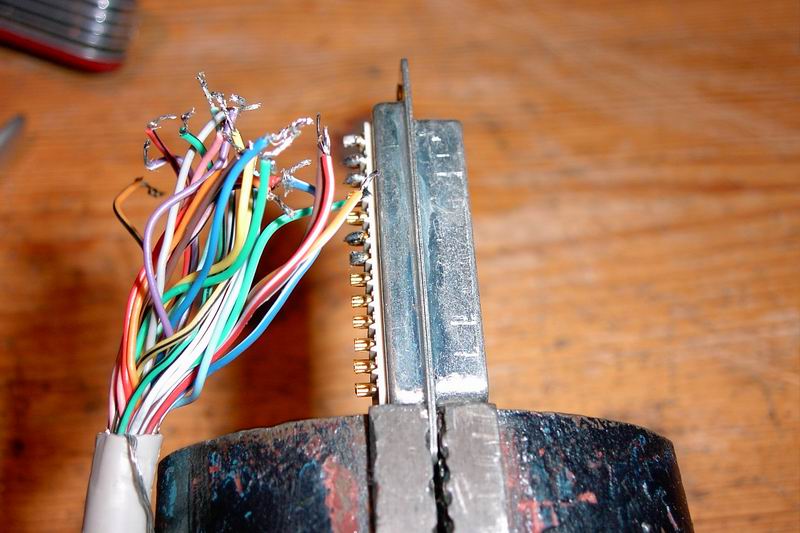

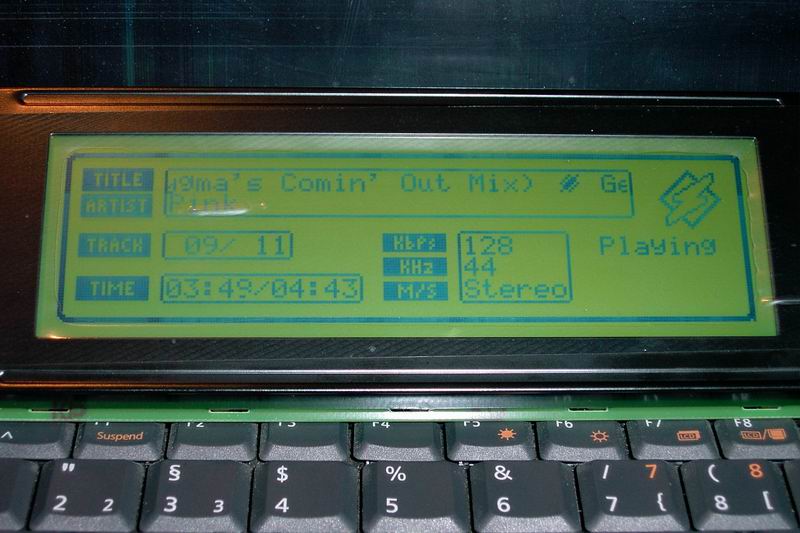

Jetzt nun aber zu den Bildern:
